LA
UNIDAD REMOTA DE TELESUPERVISIÓN TMN2003RTU,
ADEMÁS DE SER MULTIPROTOCOLO ES LA MÁS COMPACTA
DEL
MERCADO
La remota TMN
fue desarrollada con las premisas de transportar
datos de forma flexible, a través de red IP o
links dedicados, además de emular los
principales protocolos del mercado,
principalmente de sistemas legados, creando una
opción de migración suave para una tecnología
de vanguardia, sin la descontinuidad de la
actual operación. Las dimensiones reducidas
del equipo, permite la instalación en
contenedores o en estaciones en donde
hay poco espacio. Este equipo puede aún ampliar
redes o sustituir las antiguas remotas usando el
mismo protocolo y medio de transmisión
existente, o creando nuevas redes con protocolos
TMN y TCP/IP, cuando entonces todas las nuevas
funcionalidades podrán ser exploradas.

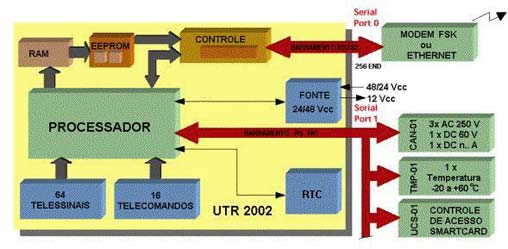

CARACTERÍSTICAS TÉCNICAS
RESUMIDAS:
- 8/16/32/64 Teleseñales tipo tierra electrónico o contacto seco
- 4/8/16 Telecomandos tipo contacto de relé

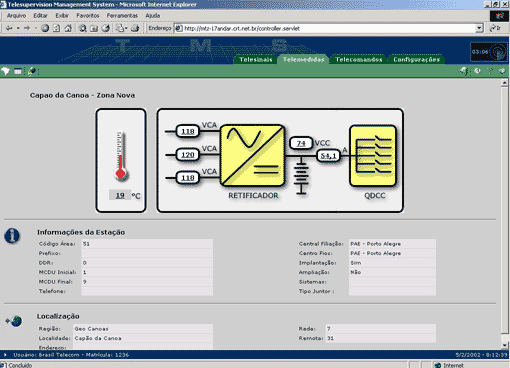

- Telemedidas de las fases de la red AC
- Telemedida de voltaje de consumidor DC (48V)
- Telemedida de corriente de consumidor DC (0-2000A)
- Telemedida de Temperatura (-10 a +60°C)
- Interfaz hombre maquina local (IHM) vía display (TS/TM/TC)
- Control de acceso físico de estaciones (vía tarjeta de identificación funcional)
- Instrumento de prueba en terreno usando una segunda remota
- Alimentación 24/48 VDC
LOS
TRANSDUCTORES DE TELEMEDIDAS USAN PROTOCOLO
RS-485 EN
SUBRED
Los
transductores de telemedidas, Vac,Vdc e Idc, son
inteligentes, poseen aislamiento galvánico y
constituyen una subred de topología en bus,
gestionada por la CPU principal de la remota,
pudiendo los 32 dispositivos de I/O de este bus,
estar 1200m alejados desde la CPU
principal, evitándose el encaminamiento
inconveniente de cables de energía AC por la
sala de transmisión. Todos los transductores
necesarios a una estación están acondicionados
en un gabinete de pared, que debe ser instalado
preferentemente en la sala de energía,
dispensando el uso de bastidores o paneles.
TRANSDUCTORES
DE TEMPERATURA
Los
transductores de temperatura son inteligentes
así como los demás dispositivos de I/O
conectados a la subred RS-485. El transductor usa
la subred RS-485 para transmisión de los datos
capturados a través del sensor digital. Este
dispositivo recibe la alimentación a través de
la propia línea de comunicación.
CONTROL DE ACCESO (SEGURIDAD) VÍA
TARJETA DE IDENTIFICACIÓN PERSONAL INTEGRADO
EN LA REMOTA
Los lectores de
tarjetas de identificación permiten la abertura
de las puertas de las estaciones, identificando
fecha y hora de acceso del empleado o prestador
de servicio, para control y seguridad. El
dispositivo almacena 9000 números
identificadores de tarjetas solo permitiendo la
entrada en días y horarios habilitados para
cada usuario individualmente. El sistema
funciona autónomo en caso de indisponibilidad
temporaria del medio de comunicación con el
centro. El medio de transmisión puede ser un
link IP o canal de voz dedicado, conforme
disponibilidad de medios del cliente. |
